코영방

회전식 압축기

원심식 압축기

https://www.youtube.com/watch?v=VrXflBPzPsI&list=PLET33NPVBMtSSitKC7SbjIOnwMxMakOLm&index=33

압축기 - 체적식

압축기 - 원심식(터보식)

압축기 - 개방식 / 밀폐식

회전식 압축기

스크류압축기

2단압축 1단 팽창

냉동효과

냉동능력

소요일량

 COP

중간압력

2단 압축 2단 팽창

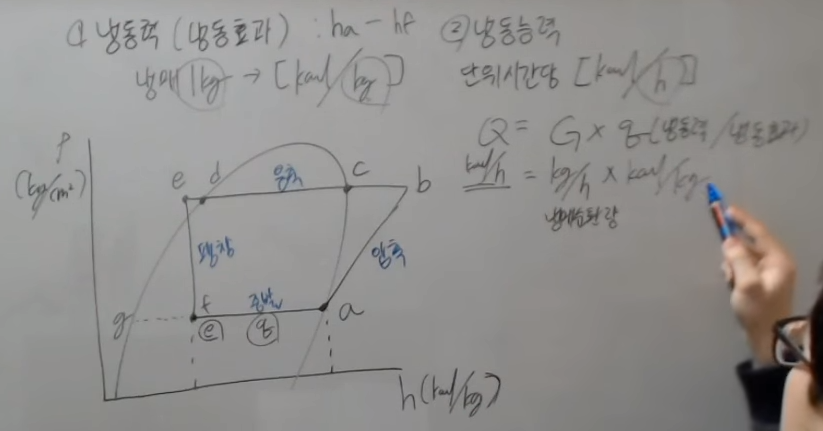

- P-H선도 : 몰리에르선도

- 등압선/등엔탈피선

- 등온선

- 등엔트로피선

- 비체적선

- 등건조도선

- flash gas (플래시가스) : 냉매가 미리 증발해버린 현상

- 건포화 / 습 / 과열 압축

- 응축압력 : 응축압력은 낮을수록 좋다.

- 증발기의 압력은 높을수록 좋다.

https://www.youtube.com/channel/UC6BBDeiEj61ZXptb7qSJQyA

냉동력 = 냉동효과 [Kcal/kg]

냉동능력 [kcal/h]

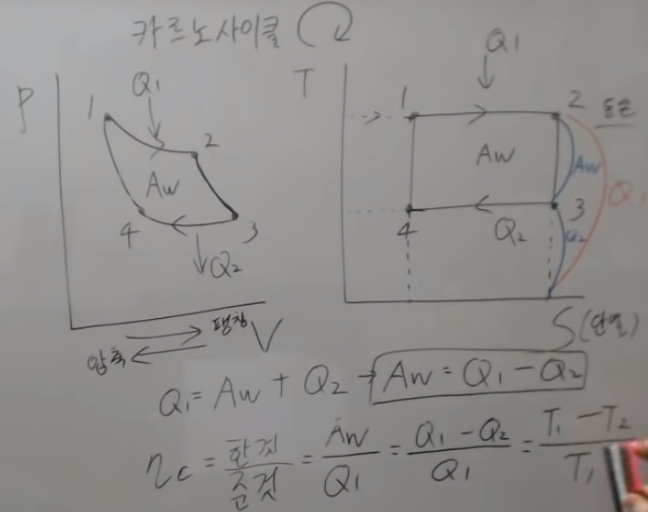

- 카르노 사이클 : 두개의 단열과정과 두개의 등온과정으로 이루어져 있다.

역카르노사이클 : 이상적인 냉동사이클

표준냉동사이클(기준)

https://www.youtube.com/channel/UC6BBDeiEj61ZXptb7qSJQyA

증기분사식 냉동 : 이젝터

전자냉동법 : 펠티어효과 (전기 -> 열), 제백효과(열 -> 전기)

14분 까지

https://www.youtube.com/channel/UC6BBDeiEj61ZXptb7qSJQyA

- 냉각 : 온도만 낮춤

- 냉장 : 온도를 낮춰서 저장

- 냉동 : 동결시켜서 저장

- 제빙 : 얼음

- 공기조화 : 보건용공조(인체, 사람), 산업용공조(기계)

-증발잠열 : 액체 -> 기체 (상태를 변화시킴, 주변의 열을 흡수)

1. 자연적 냉동방법

 - 얼음 : 융해잠열 (79.68 kcal/kg)

 - 고체(드라이아이스) : 승화잠열 (137kcal/kg)

 - 액체 : 증발잠열 (539 kcal/kg)

 - 기한제

2. 기계적 냉동방법

 - 증기압축식 냉동기

 - 흡수식 냉동기

잠열 : 온도 변화 없음. 상태는 변함

현열 : 온도 변화 있음. 상태는 안변함

열용량 : Kcal/deg C

- 비열이 클수록 열용량이 크다. 열용량이 클수록, 온도를 잡아둘 수 있는 시간이 크다.

현열교환이 있어서, 열용량이 클수록 좋다. (비열이 클수록 좋다.)

잠열교환에서는, 열용량이 작을수록 좋다. (비열이 작을수록 좋다.)

물의 증발잠열(응축잠열) : 539kcal/kg

얼음의 융해잠열(응고잠열) : 79.68kcal/kg

현열 : Q=GCdT

잠열 : Q=Gr

Q: 열량 (kcal)

G: 중량 (Kg)

C: 비열 (kcal/kg*degC)

dT: 온도차 degC

r : 잠열 (kcal/kg)
